NSK精密交叉滾子軸承游隙標準及運行標準

在超高精度的工業領域，如數控轉臺、機器人關節、精密測量設備和機床旋轉軸，NSK精密交叉滾子軸承憑借其獨特的結構，提供了無與倫比的旋轉精度、剛性和緊湊性。要充分發揮其性能，科學地選擇游隙并理解其運行標準是至關重要的。這不僅是軸承選型的核心，更是確保設備長期穩定、精準運行的關鍵。

本文將深入解析NSK精密交叉滾子軸承的游隙標準與運行標準，為您提供一套完整的應用指南。

第一部分：理解游隙——精度與剛性的平衡藝術

游隙，通常指軸承內部（非安裝狀態下）的徑向游隙。對于交叉滾子軸承，由于其特殊的一體式結構，我們主要關注徑向游隙，它直接影響軸承的軸向和徑向剛性、旋轉精度及運行平穩性。

游隙的本質是軸承內部的可移動空間。 這個空間并非越小越好，也非越大越好，而是需要在多種相互制約的因素中取得最佳平衡。

第二部分：NSK精密交叉滾子軸承的游隙標準

NSK為其精密交叉滾子軸承（如 RB、RU、RA 等系列）制定了嚴格的游隙等級標準。這些標準通常與ISO標準接軌，以滿足全球不同應用場景的需求。

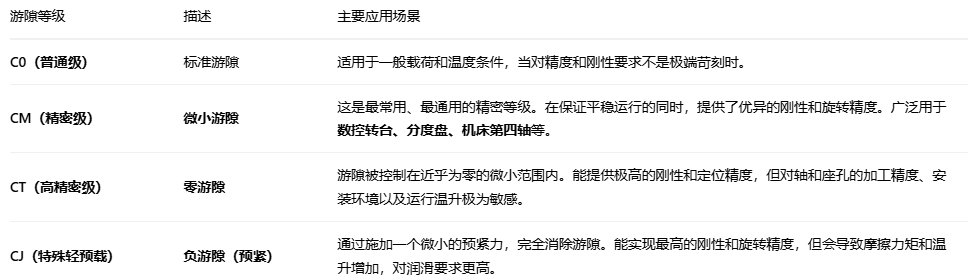

常見的NSK精密交叉滾子軸承游隙等級主要分為以下幾檔：

重要提示：

“零游隙”與“預緊”：在精密領域，我們常說的“零游隙”在技術上往往是通過微小的預緊來實現的，以確保在工況下始終無游隙。

標準依據：具體的游隙數值與軸承的內徑尺寸直接相關。在選擇時，必須參考NSK官方產品樣本中針對具體軸承型號和尺寸的游隙數值表，切勿憑經驗猜測。

第三部分：如何選擇正確的游隙等級？

選擇正確的游隙，是一個基于應用工況的系統決策過程。您需要綜合考慮以下五個核心因素：

1. 載荷條件

重載或沖擊載荷：需要保留一定的游隙（如選擇C0或CM），以防止在巨大載荷下軸承內部因過熱或變形導致游隙消失，進而產生過預緊，引發異常溫升和早期失效。

恒定輕載或要求高剛性：可以選擇小游隙（CM）甚至預緊（CJ），以最大化剛性，減少在切削力或外力作用下的位移。

2. 旋轉精度要求

高精度分度、高精度磨削：對跳動精度要求極高，必須選擇小游隙（CT）或預緊（CJ），以最小化軸心的隨機位移，確保加工和定位的重復性。

3. 轉速水平

中低速（大多數轉臺和機器人關節的工況）：是小游隙和預緊軸承發揮優勢的最佳場景。

高速：高速運行時，軸承內外圈存在溫差，會導致內圈膨脹大于外圈，從而使游隙減小。因此，高速應用必須避免過大的預緊，并可能需要選擇稍大一點的游隙（如CM而非CJ），以防止高速下因溫升導致游隙消失，產生過預緊而燒毀軸承。

4. 配合與安裝條件

這是一個至關重要但常被忽視的因素。軸承與軸、座孔的配合公差，以及安裝基座的加工精度（圓度、平面度），會直接改變軸承的原始游隙。

過盈配合：會使軸承套圈膨脹（內圈）或收縮（外圈），導致原始游隙減小。

間隙配合：可能導致游隙增大或產生不對中。

黃金法則：在確定最終游隙等級前，必須根據軸和座孔的公差，計算安裝后的“有效游隙”。對于高精度應用，軸和座孔的加工精度必須達到IT5或IT6級。

5. 運行溫度梯度

設備運行時，軸承自身發熱和外部熱源會形成一個溫度場。如果軸承內圈側溫度遠高于外圈側，內圈的熱膨脹會更大，導致運行中的游隙小于安裝前的游隙。在熱機狀態下，必須確保游隙不會變?yōu)榱慊蜇撝担ǔ鞘窃O計預緊）。

第四部分：運行標準——確保性能與壽命的準則

選擇了正確的軸承和游隙后，在運行中必須遵循以下標準，以保障其性能與壽命。

1. 安裝標準：精準無誤

清潔度：在潔凈的環境中進行安裝，防止任何污染物進入軸承。

專用工具：使用專門的安裝工具和工裝，確保壓力均勻施加在正確的套圈上（通常是較緊的套圈），絕對禁止直接敲擊滾子或密封圈。

螺栓擰緊：交叉滾子軸承通常通過螺栓安裝。必須使用扭矩扳手，按照NSK樣本推薦的螺栓等級和擰緊扭矩，以十字交叉的順序分步擰緊，以確保均勻的預載荷，避免軸承座變形。

2. 潤滑標準：生命的保障

潤滑劑選擇：精密交叉滾子軸承通常使用鋰皂基潤滑脂。NSK為其軸承推薦了專用的高性能潤滑脂。選擇時需考慮速度、溫度和載荷。

潤滑量：初次填充量一般為軸承內部空間的 30% - 50% 。過量潤滑會導致攪拌熱急劇增加，溫升過高，反而破壞潤滑并減小游隙。

再潤滑周期：根據運行速度、溫度和工作周期，制定科學的再潤滑計劃。參考NSK技術資料中的計算方法或使用其計算工具。

3. 運行監控標準：防患于未然

溫升監控：在調試和運行初期，密切監控軸承外圈溫度。異常的溫升（例如，超過環境溫度45℃以上）通常是游隙過小、預緊過大、潤滑不良或安裝不當的信號。

振動與噪音：運行平穩、噪音低是安裝良好的表現。任何異常的振動或噪音都需要立即停機檢查。

運行精度：定期檢查主軸的徑向和軸向跳動，確保其仍在精度允許范圍內。

總結與選型流程建議

為您的應用確定NSK精密交叉滾子軸承的游隙與運行標準，請遵循以下流程：

明確需求：確定應用的載荷類型與大小、轉速范圍、精度要求（跳動值）、剛性需求。

分析條件：評估軸與座孔的設計公差、配合方式、預期的運行溫度場。

初選游隙：

通用精密轉臺、機器人：首選 CM（微小游隙）。

超高剛性、超高精度：在轉速不高、工況穩定時考慮 CT（零游隙） 或 CJ（輕預緊）。

存在沖擊載荷或較大溫差：考慮 C0（普通游隙）。

核算驗證：根據配合公差，計算安裝后的“有效游隙”，確保其滿足工況要求。

嚴格安裝與運維：

參照NSK安裝指南，使用正確工具和方法。

選用推薦潤滑脂并控制適量。

制定監控計劃，關注溫升、振動和精度變化。

最終，強烈建議在關鍵應用中將您的詳細工況提供給NSK的技術支持工程師。他們擁有專業的計算軟件和豐富的經驗，能為您提供最權威的選型建議和游隙匹配方案，確保您的設備獲得最佳性能與壽命。
